Navigace s Kobo Mini + Volkslogger

Kobo mini Volkslogger

V předešlém článku jsme upozornili na čtečku knih Kobo mini, ale neměli jsme vyřešenou komunikaci s vhodnou GPS. Kdo předchozí článek nečetl, ve zkratce jde o navigaci pro plachtaře, která je skvěle čitelná na přímém slunci díky displayi z elektronického inkoustu.

Kabeláž je na první pohled poměrně složitá. Musí být vyřešeno nejen napájení loggeru - 12V, ale zároveň napájení převodníku RS232, které dále nabíjí čtečku Kobo Mini. Šikovný kutil zvládne počet nutných kabelů zredukovat. Na fotografii není doporučená pojistka 500mA. Vyzkoušeli jsme 3 různé převodníky RS232 a fungovaly všechny.

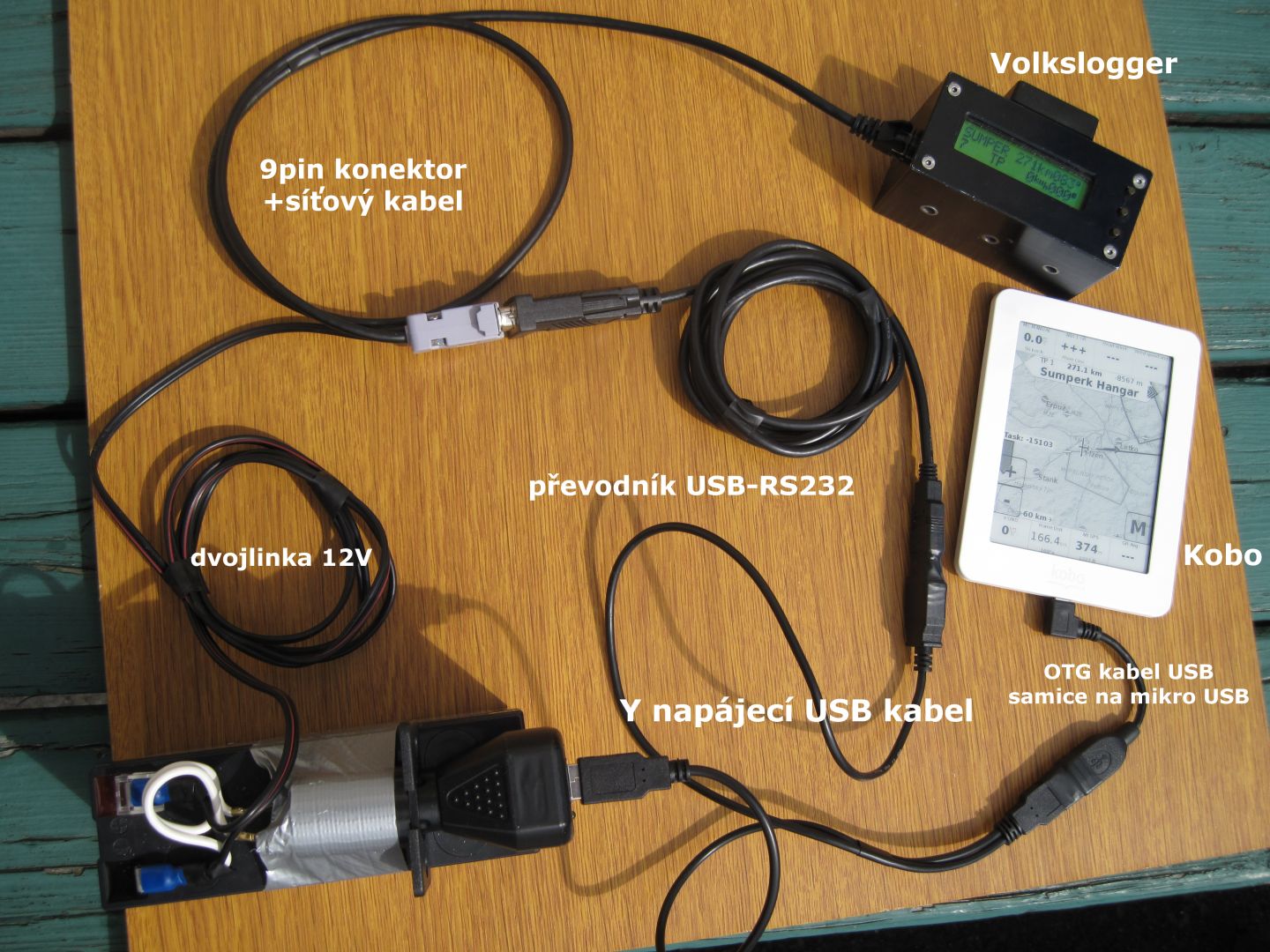

Na obrázku můžete vidět zapojení s oblíbeným Volksloggerem, které bylo odzkoušeno za letu a funguje skvěle!

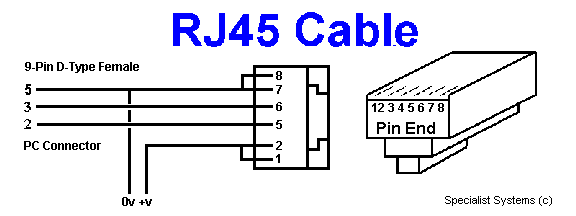

Přikládám schéma zapojení Volksloggeru a 9pin konektoru

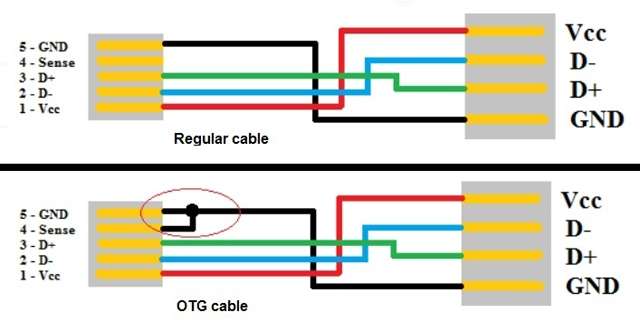

a rozdíl mezi OTG a "normálním" kabelem, který zabezpečuje rychlejší nabíjení čtečky.

Nainstalovali a otestovali jsme také uživatelsky příjemnější program vycházející z XC Soar s názvem Top Hat. Pokyny pro instalaci jsou podobné jako u XC Soar. Naleznete je zde:
http://tophatsoaring.wikispaces.com/Kobo

Nutno zmínit, že Top Hat lze nainstalovat i na zařízení Android, tedy např. na dražší čtečky značky Nook (Kobo běží na Linuxu). Z diskuzních fór ale vyplývá, že zapojení pro Android je ještě náročnější. Díky čtečce je možné odeslat deklaraci do loggeru a stažení záznamu letu zpět do čtečky. Volkslogger se musí přepnout do režimu komunikace s PC a obě operace trvají poměrně dlouho. Rušení vlastní radiostanice se zatím neprojevilo (už se asi neprojeví?).

Nastavení pro Volkslogger:

  • Device port: dev/ttyUSB0 (pokud toto nevidíte tak čtečka nevidí zařízení na USB vstupu a máte pravděpodobně špatně zapojené kabely)
  • Baud rate: 4800
  • Bulk baud rate: Default
  • Driver: Volkslogger

Cena sestavy:

  • Volkslogger z druhé ruky 3000 Kč
  • Kobo mini 1800 Kč
  • 12V baterie co dům dal
  • autonabíječka USB 100 Kč
  • převodník RS-232 190 Kč
  • OTG kabel 90 Kč
  • Y napájecí USB kabel 70 Kč
  • síťový kabel a 9pin konektor 50 Kč
  • držák na plexi ...
  • program TopHat zdarma

Celkem tedy okolo 5500 Kč.

Závěr:
Za málo peněz, hodně, HODNĚ muziky. :)
V programu občas chybí barvy, například při zobrazení zadané tratě letu. Lze si pak snadno naplánovat trať na Šternberk místo Českého Šternberku.
Čtečka Kobo + Top Hat se díky oblíbenosti u plachtařů dále vyvíjí, je možné k ní například zapojit reproduktory přes USB a připojení Bluetooth adaptéru k čtečce. O tom možná příště.
